در اسپیکر قبلی به دلیل کوچک بودن فضا از یک بلندگوی کوچک 3 اینچی و یک تیوتر کوچک استفاده شده بود که واقعا ترکیب خوبی در باکس کوچکش به دست امده بود در طرح بعدیم جعبه بزرگتری با 2 عدد باند کوچک 3 اینچی استفاده کردم.تا طنین بهتری با توجه به فضای باکس و بلندگو داشته باشیم اما دیگر مثل طرح قبلی جمع و جور نخواهد بود!

توجه: به اصلاحیه مدار شارژ باطری در قسمت انتهایی پست توجه شود!!

بهینه سازی های جدید:

  1. باکس بزرگ
  2. 2 عدد باند 3 اینچی به جای 1 عدد باند و 1 عدد تیوتر کوچک در طرح قبلی
  3. 3.استفاده از ماژول بلوتوث دار
  4. استفاده از ماژول کاهنده جهت فیکس کردن ولتاژ شارژ باطری روی حدود 5.8 تا 5.9 ولت(پیشنهاد نمیشود)(به اصلاحیه اخر پست رجوع شود)

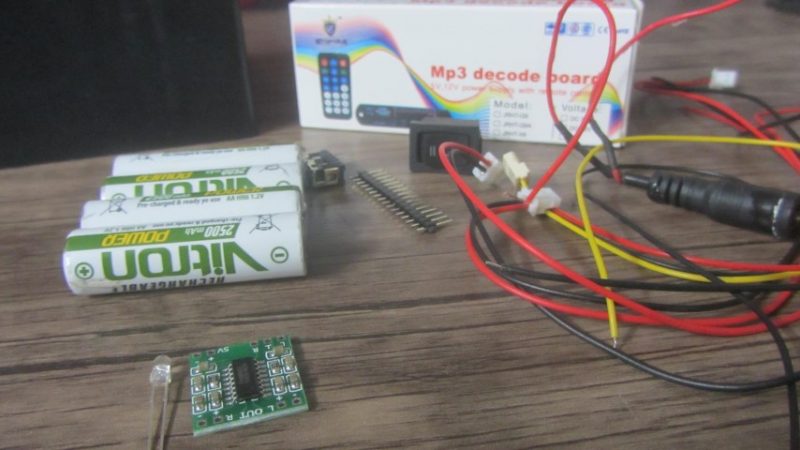

لوازم:

1.باکس بزرگ

2.کلید 2 مسیره

3.پین شونه ای

4.فیش 2 تایی 3عدد و 3 تایی 1 عدد

5.ماژول بلوتوث فلش خور

6.4 عدد باطری سری شده با ولتاژ 4.8 ولت

5.سوکت usb

6.دوعدد بلندگو 3 اینچی

7.روکش چوبی

8.ماژول کاهنده ولتاژ



توجه شود که کیت های فلش خور بلوتوث دار، خروجی ولتاژ بالاتری نسبت به کیت های فلش خور معمولی دارند.

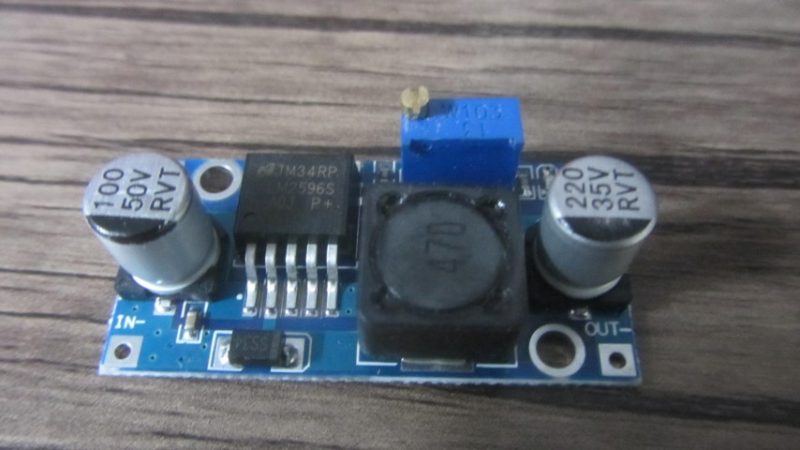

استفاده از ماژول کاهنده جهت شارژ باطری تنظیم شده روی ولتاژ 5.6 ولت:

پیشنهاد نمیشود!رجوع به اصلاحیه(انتهای پست)

تصاویر مراحل کار:

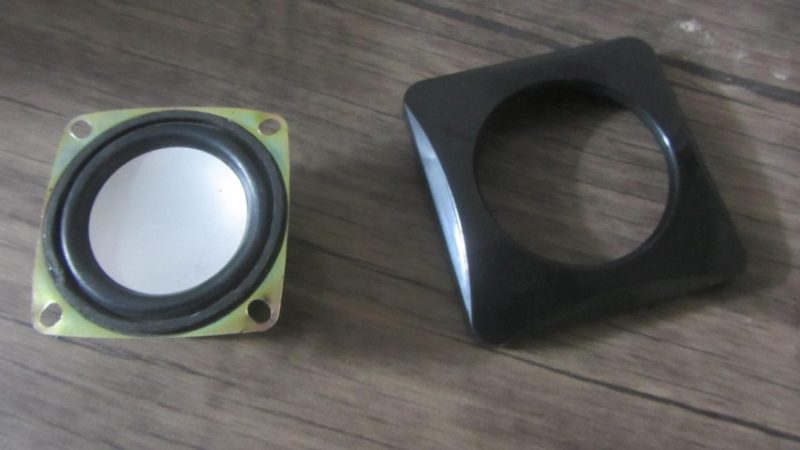

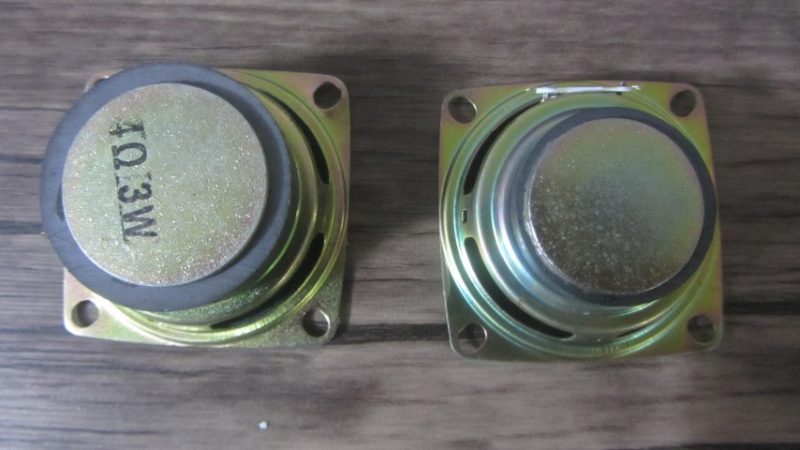

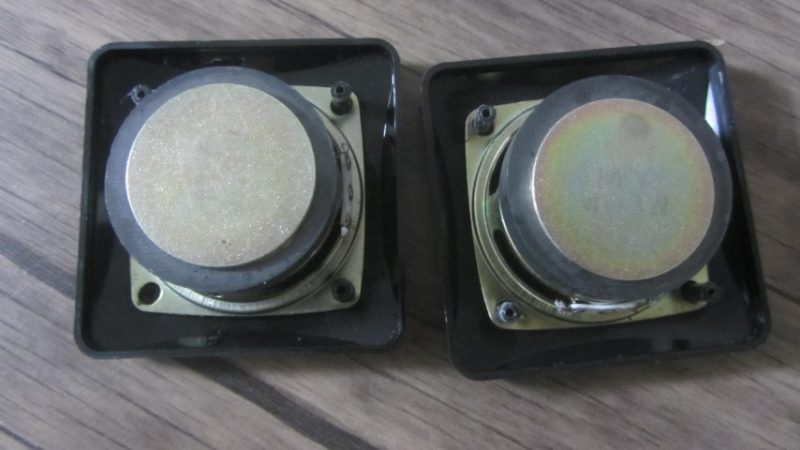

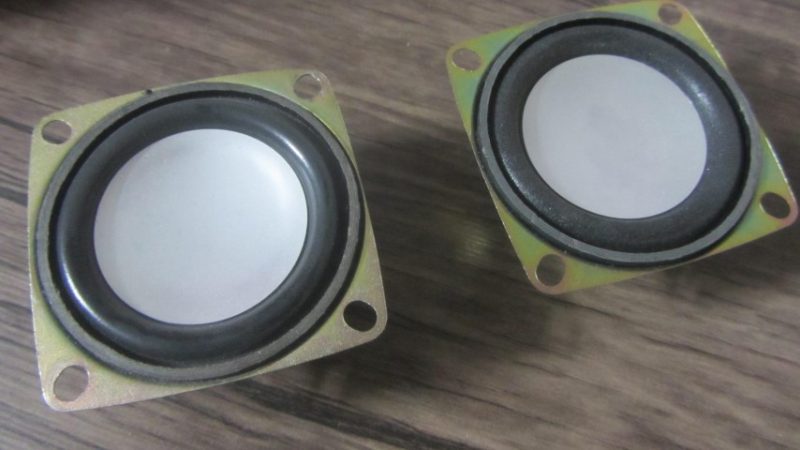

توجه این این بلندگو ها 2 نوع وجود داره دقت کنید نوع اصلی پوشش مشکلی دور بلندگو براق هست ،سمت چپ نوع مرغوب می باشد.

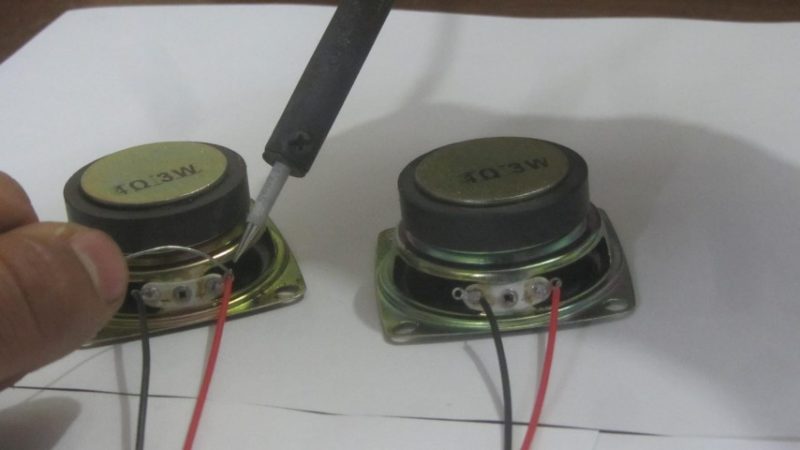

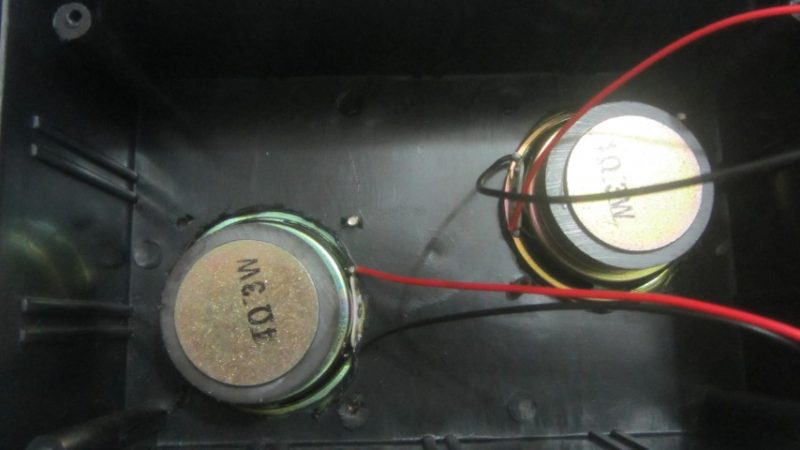

لحیم کاری:

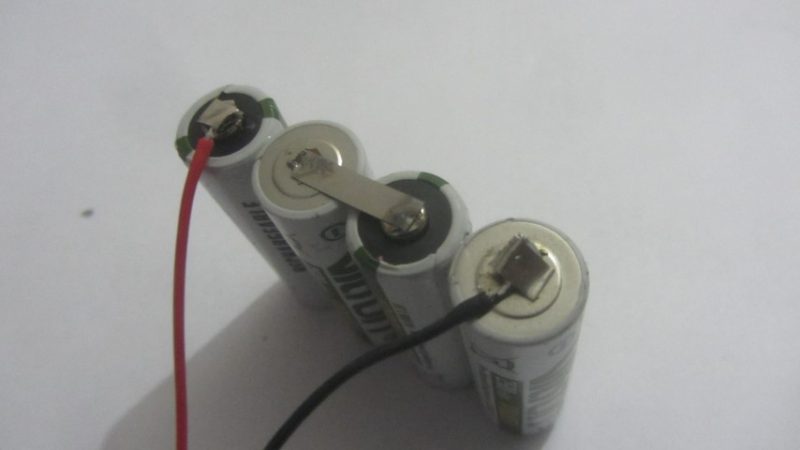

اماده سازی باطری:

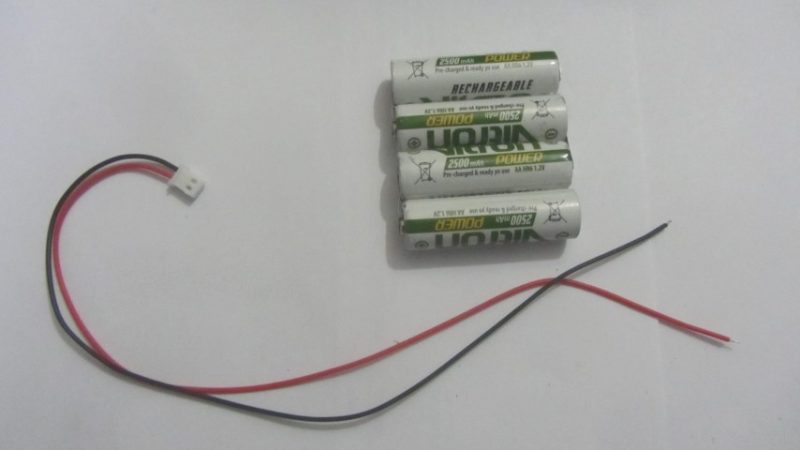

باطری 2500 میلی امپر هر کدام 1.2 ولت سری شده با ولتاژ 4.8 ولت:

پیشنهاد نمیشود باز هم تاکید بردیدن انتهای پست

لحیم کاری سیم سوکت دار

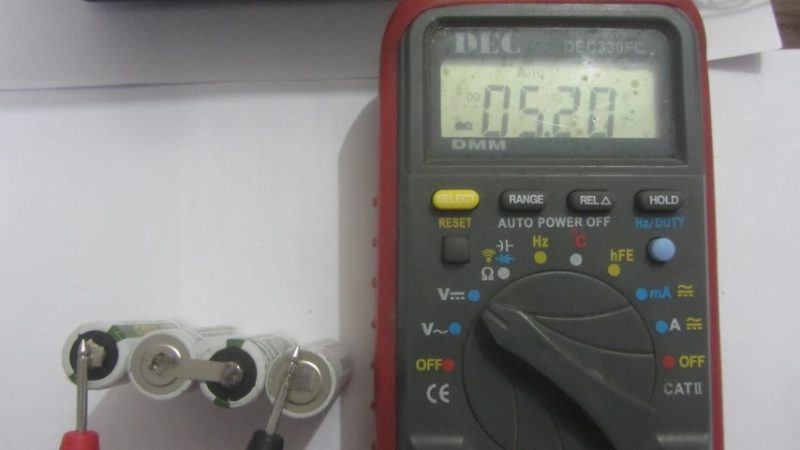

تست باطری

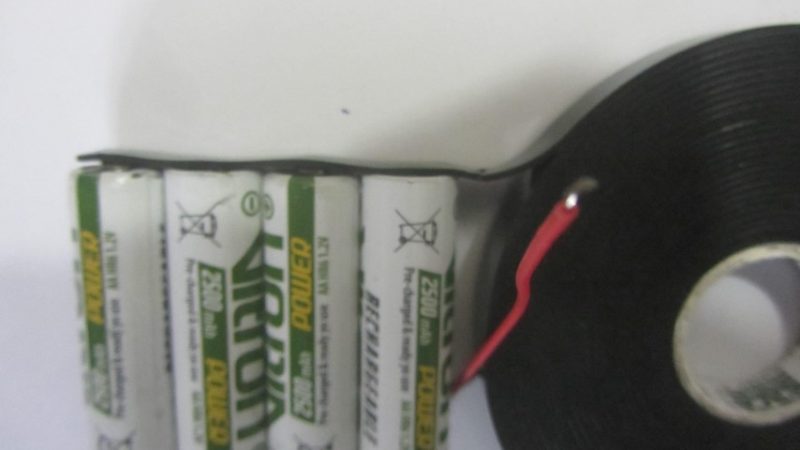

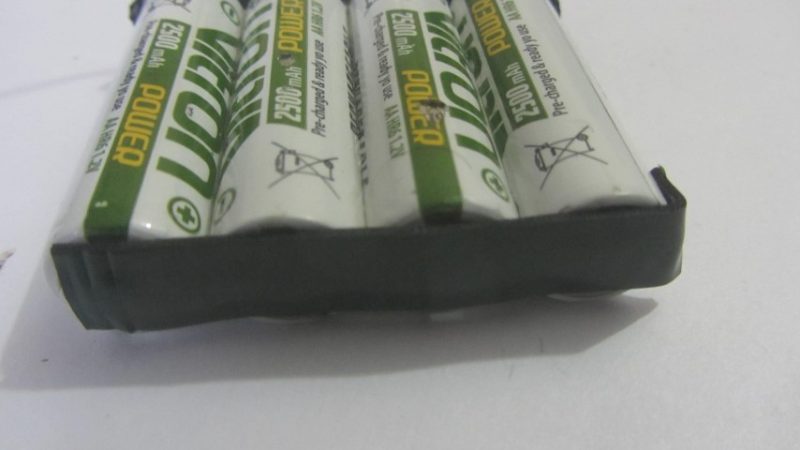

روکش چسبی برای عایق کردن اتصالات

نهایی

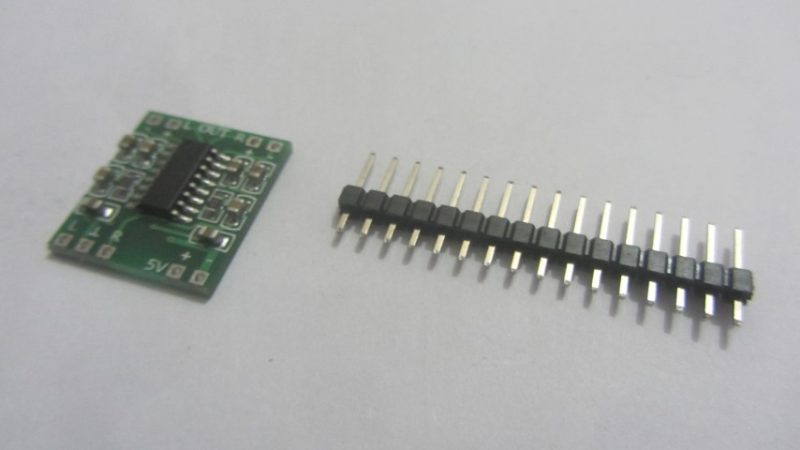

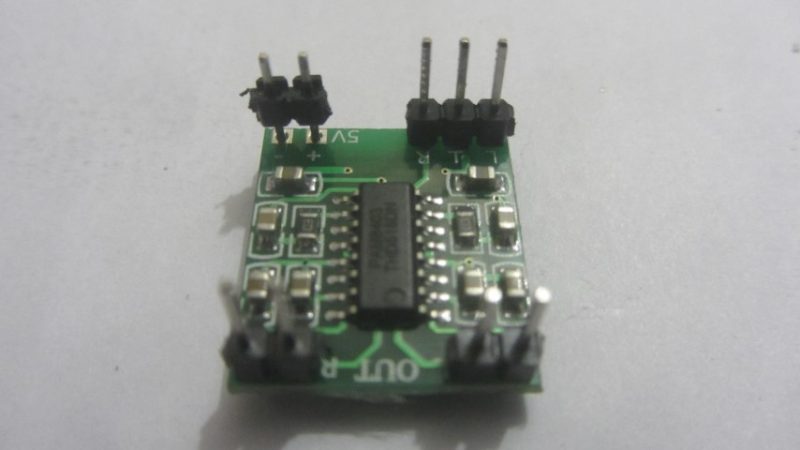

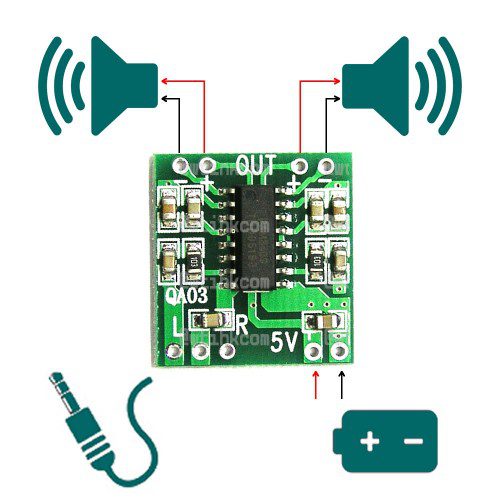

         اماده سازی ماژول pam8403

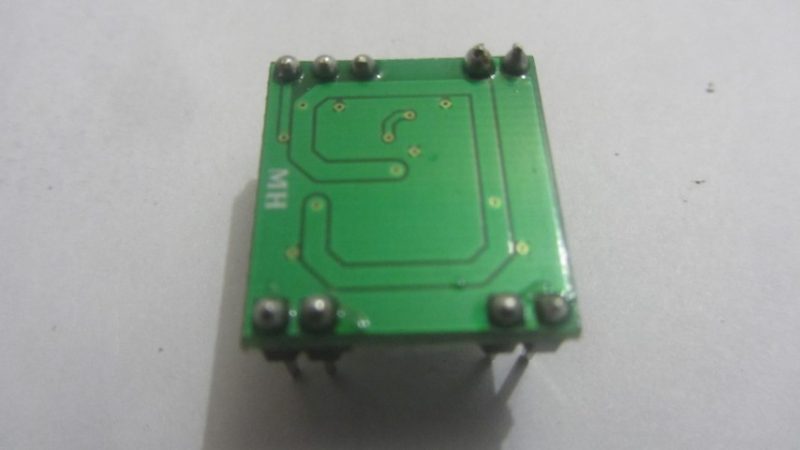

نصب پین ها:



نهایی:

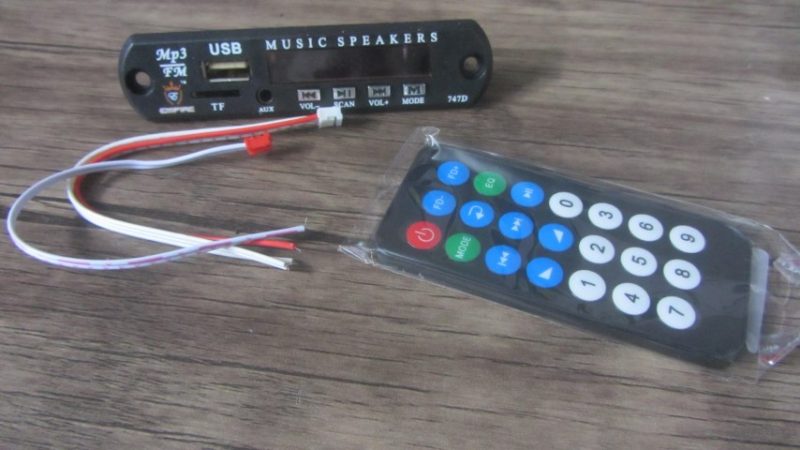

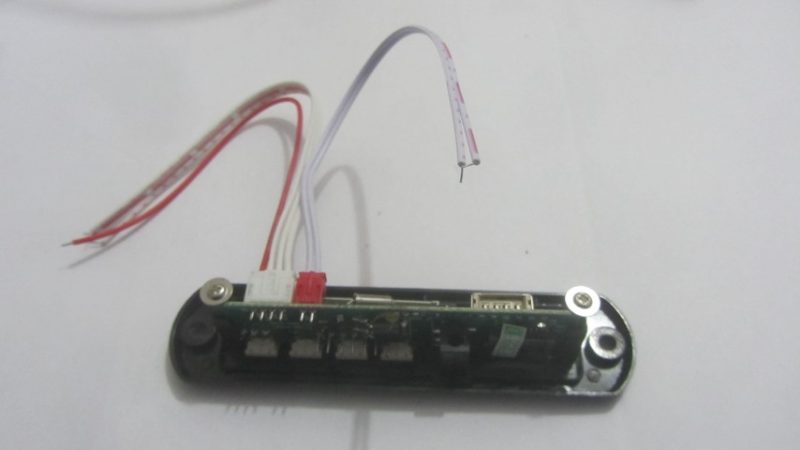

اماده سازی کیت فلش خور:

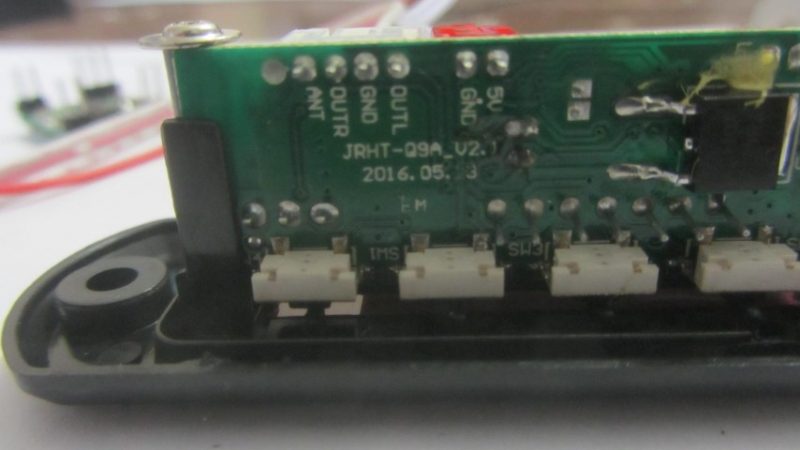

پین ها:

1.تغذیه 2 سیمی 5v،gnd

2.سه سیمی خروجیoutL،outR،ground

3.پین ant انتن که نیازی به اتصال انتن نیست/

کافی است خروجی ماژول به ورودی کیت متصل شوند!



اتصال فیش ها که در جعبه کیت موجود هست:

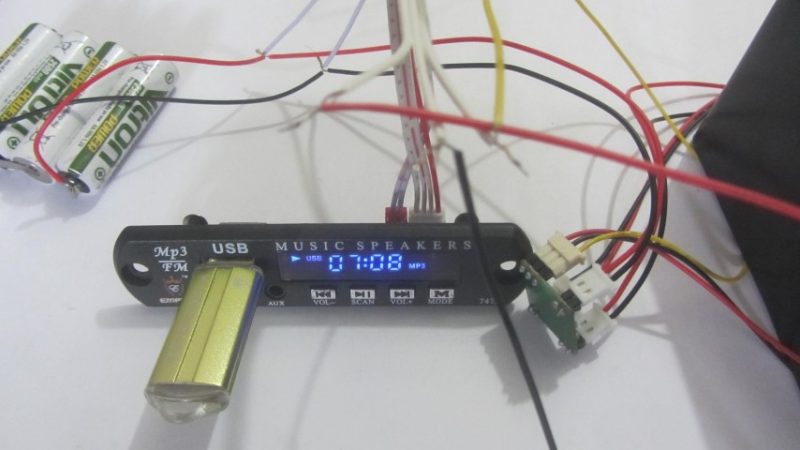

تست کیت:

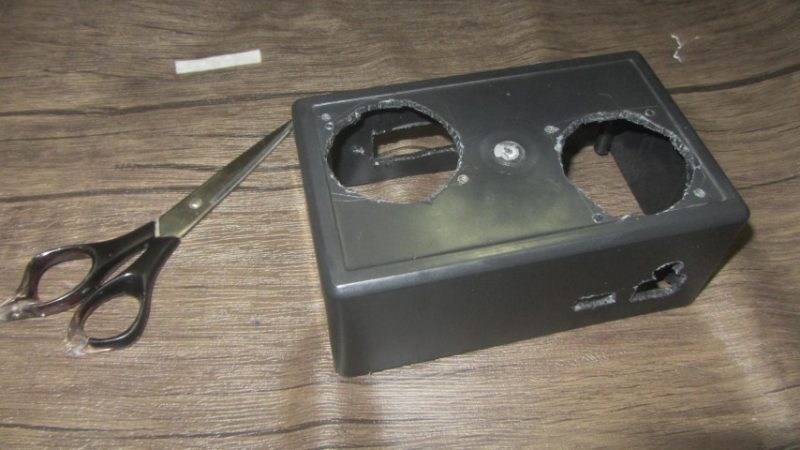

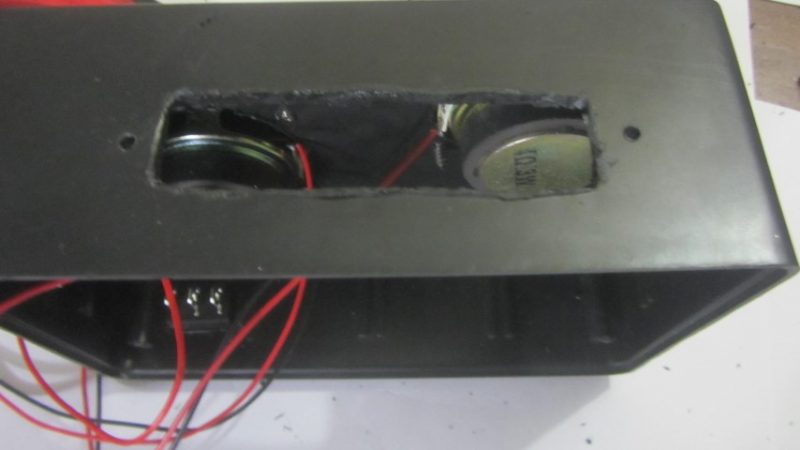

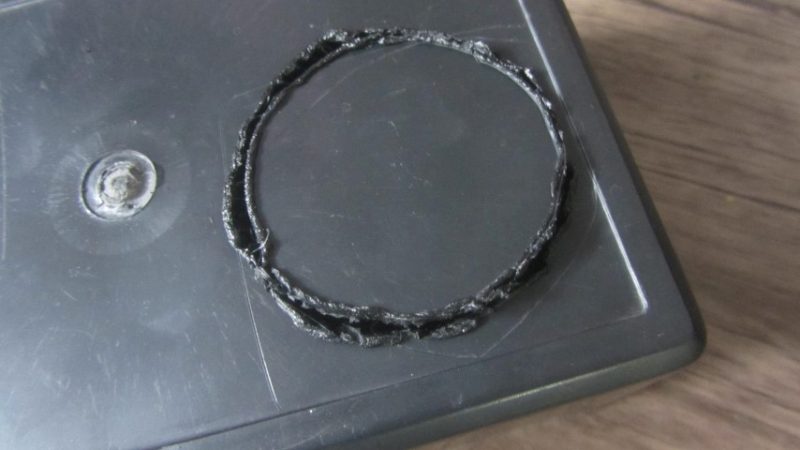

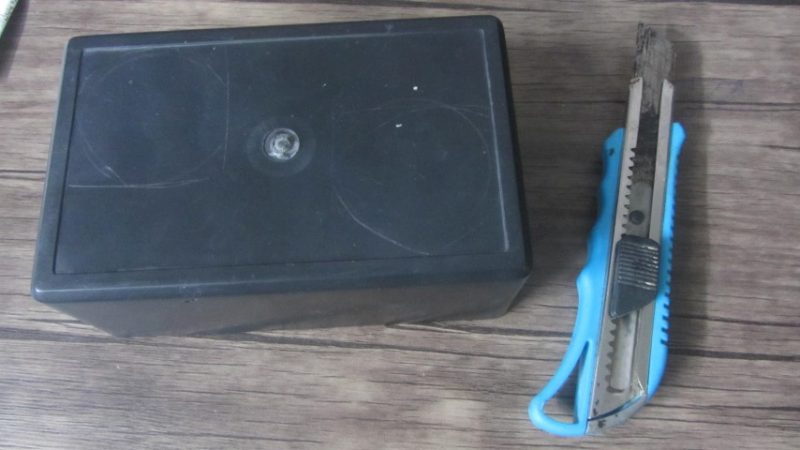

برش کاری فضای کیت:

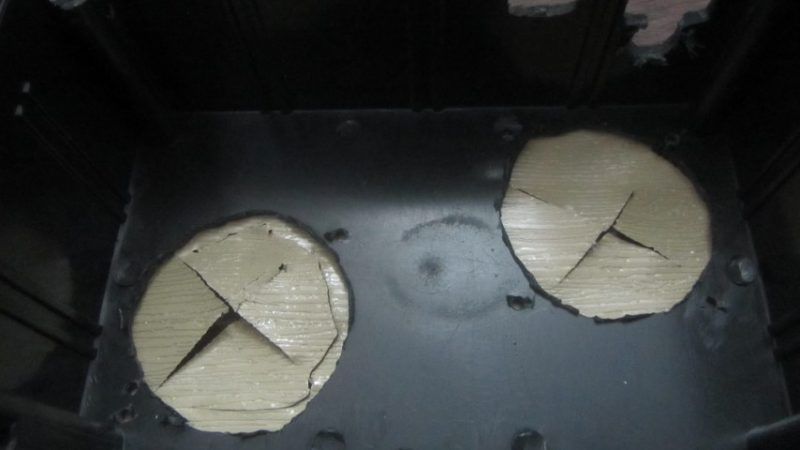

برش

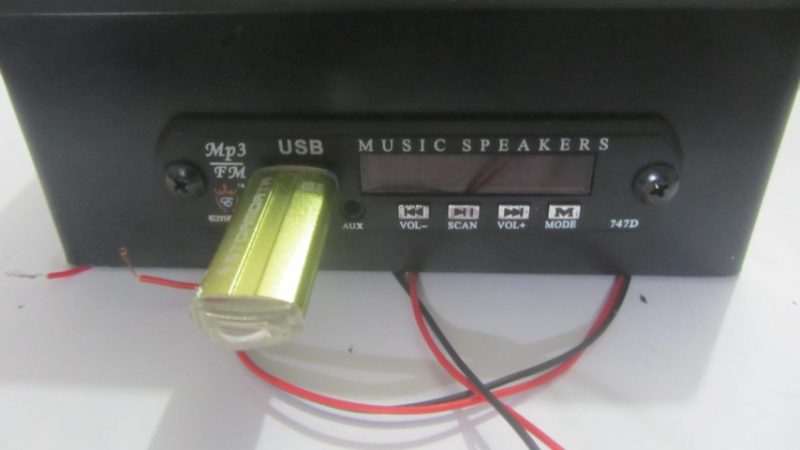

نهایی:

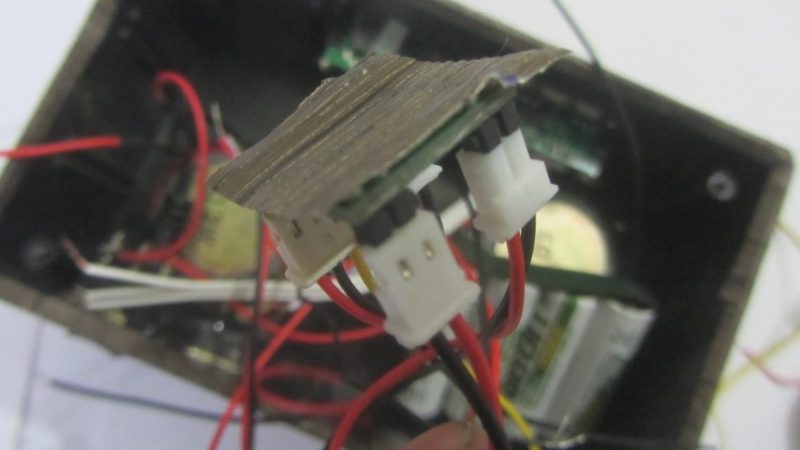

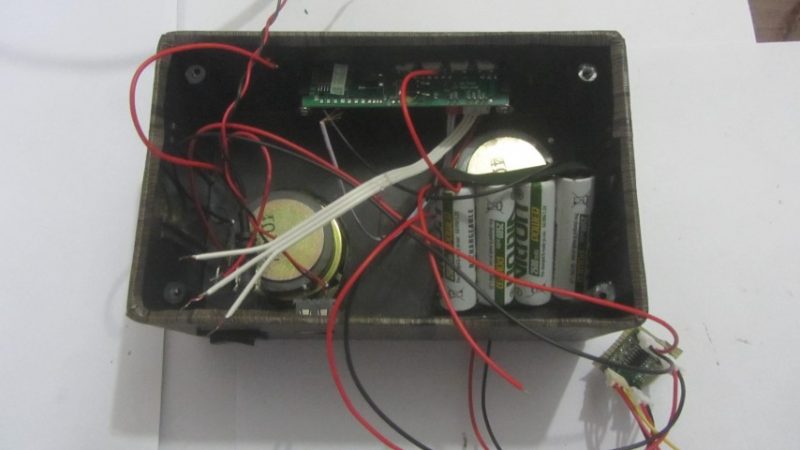

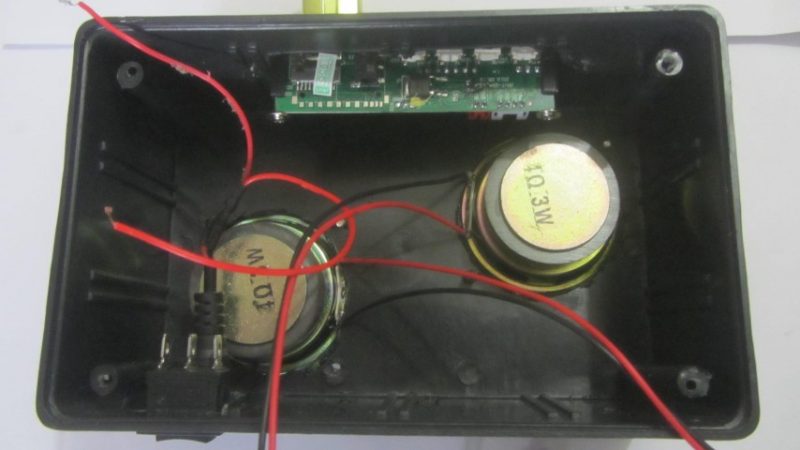

اجرای اتصالات:

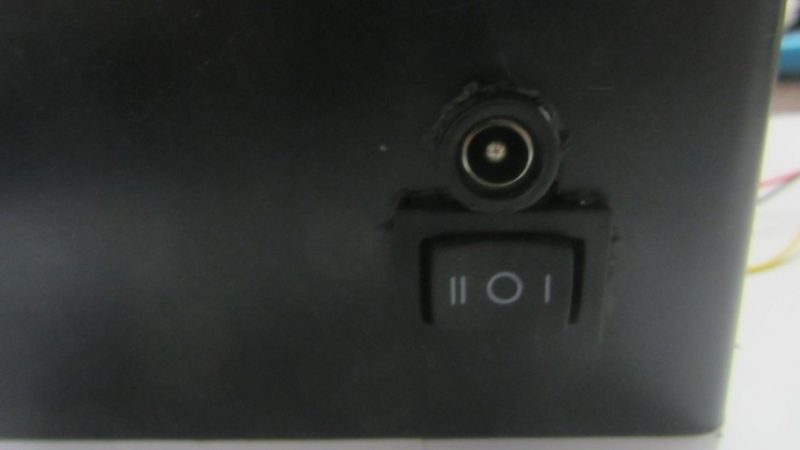

نصب کلید و سوکت:

کلید 2 حالته/

یک حالت شارژ باطری با اداپتور 6 ولت 1 امپر و فعال بودن پورت یو اس بی برای گرفتن تغذیه مستقیم از کامپیوتر

یک حالت هم استفاده از باطری

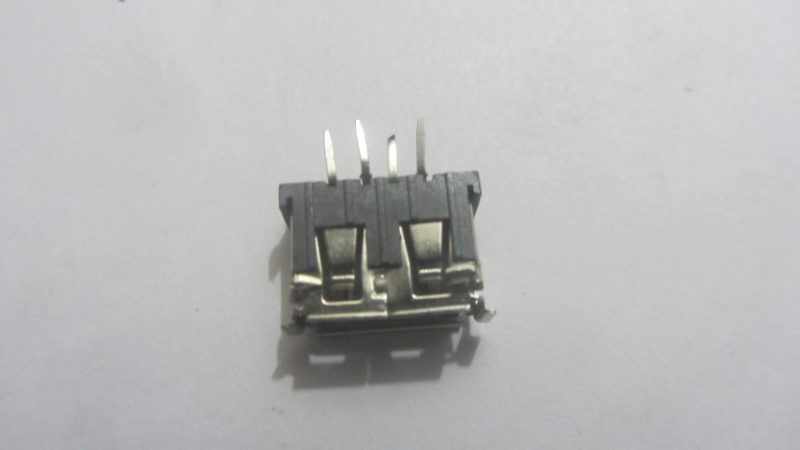

نصب سوکت usb:

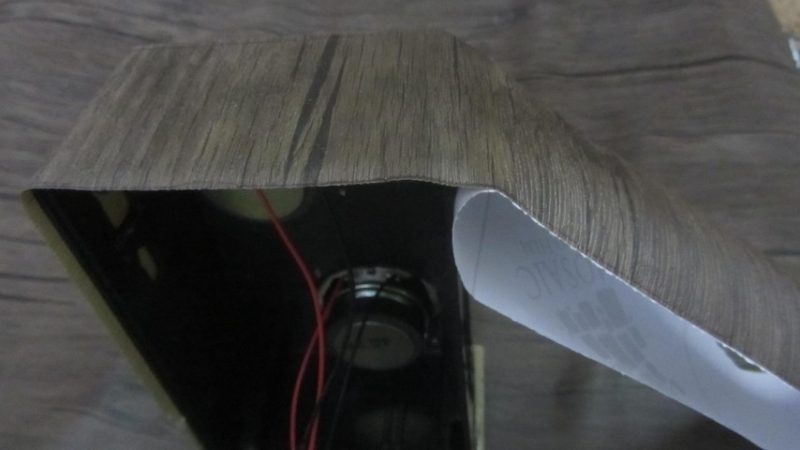

روکش چوب:

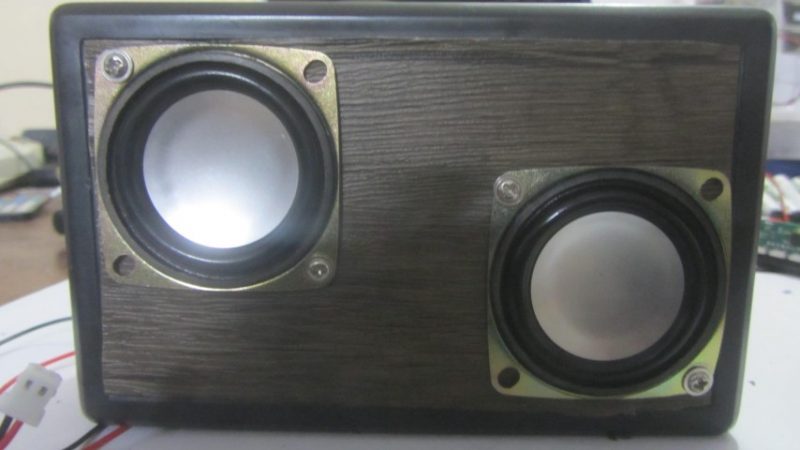

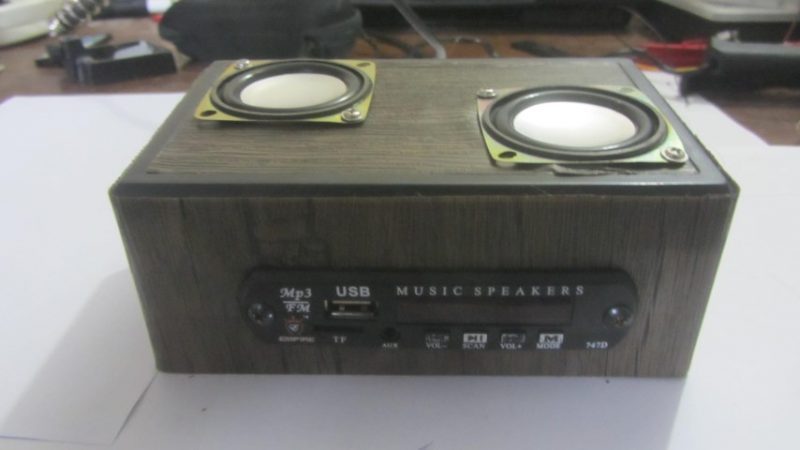

نهایی:

این عکس اخر نیست در نهایت قابی رو بلندگو ها نصب شد تا نمای نا زیبای ان دیده نشود.پیشنهادم این است که مثل اسپیکر قبلی بلندگو ها از داخل نصب بشوند!

نکات:ماژول pam8403 با تغذیه 2.5 تا 5 ولت کار میکند.اما ماژول فلش خور با زیر 5 ولت کار نمی کند.بهترین نتیجه استفاده از ماژول صوتی بلوتوث(قیمت حدود 15 تا 25 تومان) است که با تغذیه زیر 4 ولت کار میکند و میتوان با باطری امپر بالای موبایل نتیجه خوبی گرفت و با به کار گیری ماژول شارژر ،باطری را با هر شارژر موبایلی شارژ کرد.همچنین وزن اسپیکر بسیار کمتر میشود.

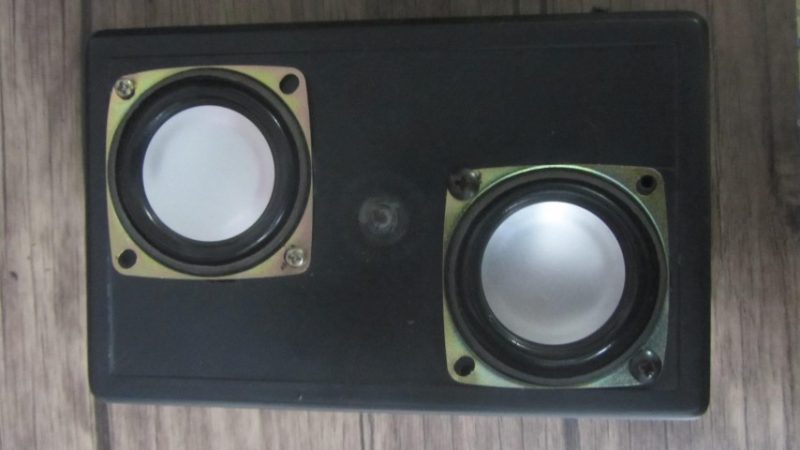

اسپیکر اوراقی که داشتم از قاب روی اون استفاده کردم برای جبران نمای نا زیبای بلندگو ها!پس دست به کار شدم و بلندگو ها را روی قاب نصب کردم.





نهایی:

پیشنهاد:

بهترین ترکیب از لحاظ مصرف جریان استفاده از ماژول بلوتوث است(منظورم این کیت های فلش خور نیست!)که با ولتاژ 2.5 تا 5 ولت به خوبی کار کرده و مصرف جریان بسیار کمی دارد بنابراین میتوان مدت زمان بیشتری از اسپیکر استفاده کرد.در ضمن نیاز به ماژول شارژر و باطری لیتیومی(3.7 ولت) موبایل هستش که کار رو راحت تر میکنه و مشکل عدم تشخیص زمان شارژ باطری هم حل میشه!

اصلاحیه:(بسیار مهم)

برای بخش شارژ باطری و تامین تغذیه امپلی فایر ازیک عدد  باطری 2600 میلی امپر یا 2200 میلی امپر 3.7 ولت استفاده کنید .قابل ذکر است که حداکثر جریان کشی ماژول امپلی فایر با کیت فلش خور 200 میلی امپر است. در تستی که با باطری 2200 میلی امپر انجام شد 7 ساعت بی وقفه در اخرین ولوم بدون اعوجاج  پاسخگو بوده است.

همچین برای شارژ باطری از ماژول شارژر لیتیومی استفاده کرده و به باطری اتصال بدید.خروجی ماژول شارژر که 5 ولت به صورت usb پورت هست رو به تغذیه  امپلی فایر و کیت فلش خور اتصال بدید.(از روی برد خروجی بگیرید)

نکته دیگر اینکه ماژول pam8403 توان 3 وات ارایه می دهد!بنابراین انتظار زیادی نداشته باشد!اما کیفیت پخش عالی ونویز بسیار کم از ویژگی های ان هست.برای ارتقا میتوان کیت امپلی فایر 5 وات استفاده کنید.و درنهایت لذت از کاردستی تون!

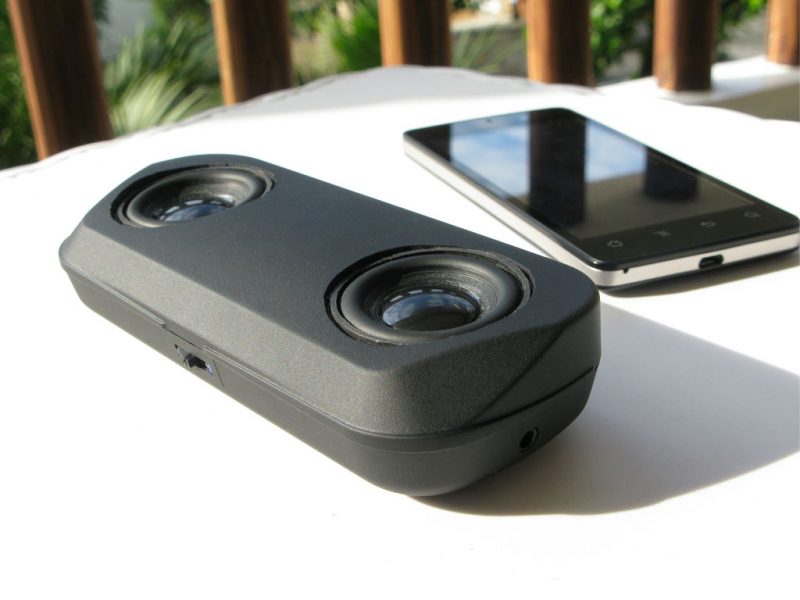

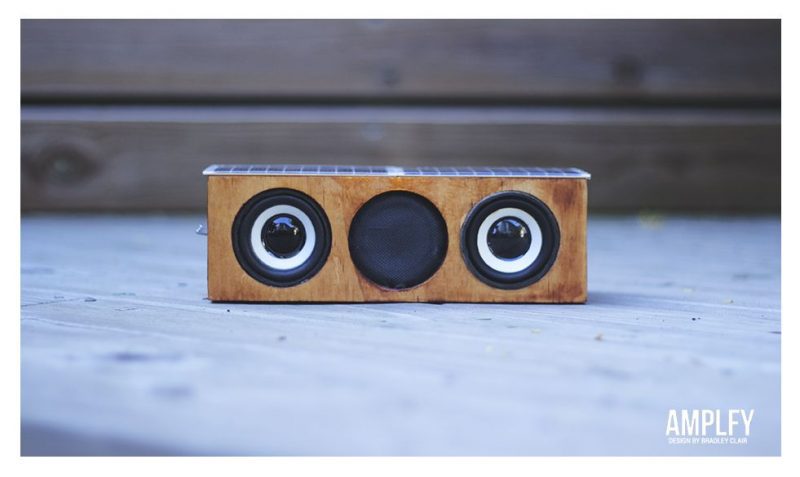

نمونه کار های که تو اینترنت میتونید جستجو کنید:

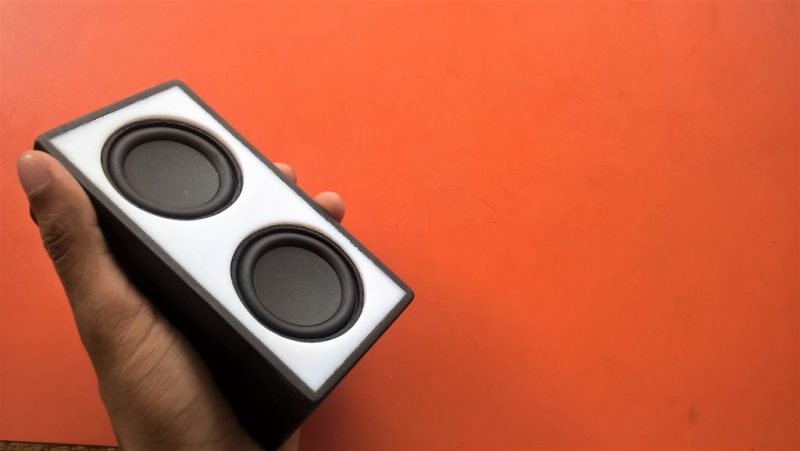

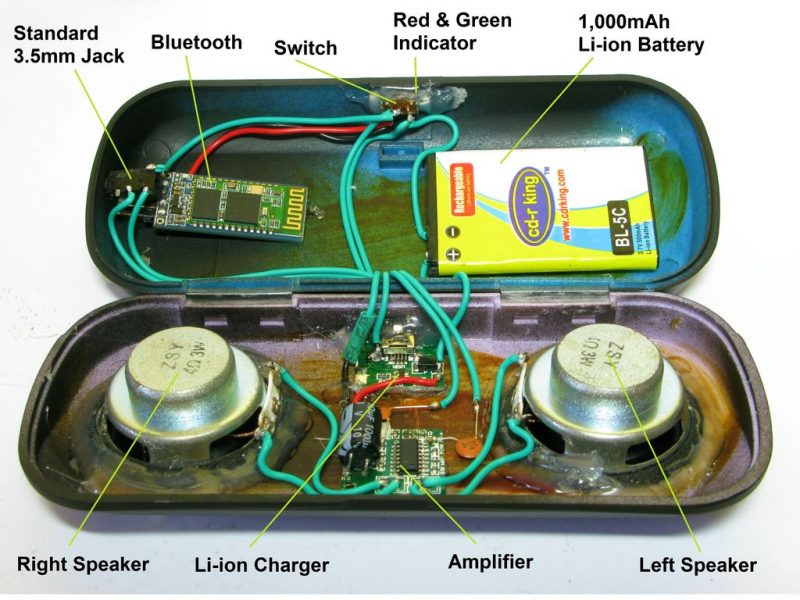

نمونه هایی با ماژول بلوتوث و ماژول شارژر:





نمونه ویدیو:

زمانی که قاب نداشته است.





تکمیل شده با قاب:
